产品中心
SYV监控线

产品描述:

适用规模: 适用于IGHZ以下模拟信号和高速率数字信号传输; 适用于电视、广播信号控制及有关信息传输; 适用于牢固或移动无线电通信和接纳类似技术的电子装置中信号传输。

订购热线:400-839-2288
立即咨询 立即购置
产品介绍

适用规模:

适用于IGHZ以下模拟信号和高速率数字信号传输;
适用于电视、广播信号控制及有关信息传输;
适用于牢固或移动无线电通信和接纳类似技术的电子装置中信号传输;具体适用于视频监控系统、公共天线、闭路电视监控系统、无线电通讯、广播设备、传输系统及单向系统控制或高频率机械内部配线。


产品特点:

使用温度为-40°C―+65°C,当温度为40±2℃时,达98%,装置敷设温度不低于-15℃。允许的最小弯曲半径:室内使用时不少于5倍电缆外径,室外使用不小于10倍电缆外径。


执行标准:

GB/T14864-1993

品      牌:

太阳GG电缆

型      号:

SYV,TSYV,SYWV

导体质料:

无氧化铜芯(铜含量:99.9%)

绝缘质料:

PVC

护      套:

聚氯乙烯

生产规格:



型号

SYV

TSYV

SYWV

规格

射频同轴电缆 SYV-75-3(TC96编)

电梯用综合电缆 TSYV-75-4(160编)

四屏蔽高清数字电视专用线 SYWV-75-5(L) (AL160编)

射频同轴电缆 SYV-75-5(TC96编)

高速电梯专用视频线 TSYV-75-3-I(160编)

四屏蔽高清数字电视专用线 SYWV-75-5-I(L) (AL112编)

射频同轴电缆 SYV-75-3-1(64编)

高速电梯专用视频线 TSYV-75-5-I(176编)

四屏蔽高清数字电视专用线 SYWV-75-7 (AL160编)

射频同轴电缆 SYV-75-5(多芯96编)

摄像机用综合线 TSYV-75-3-I(2C X0.3)

四屏蔽高清数字电视专用线 SYWV-75-9(AL192编)

射频同轴电缆 SYV-75-5(128编)

摄像机用综合线 TSYV-75-3-I(2C X0.5)



射频同轴电缆 SYV-75-5-1(96编)





射频同轴电缆 SYV-75-5-1(128编)





射频同轴电缆 SYV-75-7(TC144编)







颜      色:

玄色

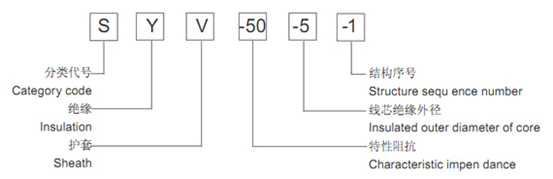

型号组成及体现方法 >>


太阳GG(中国游)官方网站


监控视频线是一种用于连接安防监控摄像头和现实终端(电脑或显示器等)的电线电缆,其作用是传输由监控摄像头拍下的影像资料。监控视频线是同轴电缆的一种,也称同轴视频线,字母代号是SYV,所以,也叫SYV电缆或视频同轴电缆。
监控视频线具有抗滋扰性良好,阻抗均匀;防潮能力好,使用寿命长;低衰减,低电容;高传输,结构稳定等特点,目前应用很是的广泛,同时和我们的生活密切相关,我们在小区里、事情的写字楼里,街道口等等这些地方,都能看到监控摄像头,虽然后面就是带着监控视频线了。所以,是监控视频线给我们提供了良好的宁静包管。
凭据差别的规格和功效,监控线可划分:SYV系列、TSYV系列、SYWV系列几大类型,以下是几大类型的详细介绍— —

— — — — — — — — —SYV系列:射频同轴电缆— — — — — — — — —



一、产品介绍:


SYV,全称:铜芯实芯聚乙烯绝缘聚氯乙烯护套同轴射频电缆,是由一层层的绝缘线包裹着中央铜导体的电缆。允许最小弯曲半径:室内不小于5倍的电缆外径,室外不小于10倍的电缆外径。

二、产品基本参数:



阻 抗:

75Ω

导 体:

1×0.75mm,接纳高纯无氧铜,信号传输衰减小

绝缘层:

接纳优质发泡聚乙烯

屏蔽层:

铝箔+高密度铜编织网

护套层:

优质聚氯乙烯(PVC)

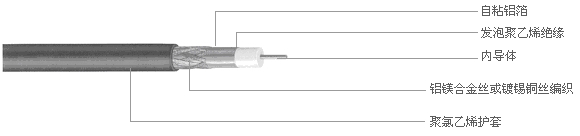

三、结构示例图:

太阳GG(中国游)官方网站



— — — — — — — — —TSYV系列:电梯用综合电缆— — — — — — — —



一、产品介绍:


TSYV电梯用综合电缆,又称为电梯视频线,主要适用于电梯监控系统的视频传输及信号控制。电梯综合电缆是由同轴电缆组合而成,里面有增强钢丝和尼龙绳,及纤维组织,外护套接纳超强柔软PVC质料,有效增加抗拉强度和柔韧性。具有使用寿命长,视频传输型号稳定,清晰度高等特点。

二、产品基本参数:



阻 抗:

75Ω

内 导 体:

使用多支镀锡铜线绞合

材 料:

电缆增强抗拉力钢丝及纤维

绝 缘:

实芯聚乙烯绝缘或PVC绝缘

屏蔽编织:

镀锡软铜线体例屏蔽

外 包

铝箔屏蔽

护 套 层

优质聚氯乙烯(PVC)

恒久允许事情温度

不凌驾70℃



三、产品性能:
由于电梯间是一个近乎关闭的狭小空间,并且电梯间保存控制、照明、电扇等许多电缆,所以给视频电缆的布线增加难度,凭据实际剖析在电梯用综合电缆的选择上应遵循以下原则。
1、满足抗拉强度:电梯电缆中有一半是用来延伸用的,高层电梯最多可达100多米,一百米电缆的自重就是近百公斤,所以电缆必须要有足够的抗拉强度。现在市场上已有自承式扁平复合电梯监控专用电缆,这种电缆将视频同轴电缆、电源线、数据线和钢绞线复合到一起,做成一根扁平的带状电缆,这样整条电缆的拉力由钢绞线来蒙受,抗拉强度很是好,不会在电梯运行中,由于重力原因拉断信号电缆。
2、良好的电气参数:电缆在随着电梯上下运动的历程中,中间会有一段受重力作用爆发弯曲变形,造成电缆的阻抗和漫衍电容等电气参数爆发变革。质量欠好的电缆在受力变形时,参数变革大,就会引起阻抗不匹配、视频衰减增大并爆发信号反射,这就会导致视频信号信噪比下降,爆发视频滋扰,所以应尽量选用屏蔽好的、线径粗的视频电缆,以阻止滋扰信号“入侵”。


— — — — — — — — —TSYV系列:摄像机用综合线— — — — — — — —



一、产品介绍:
TSYV摄像机用综合线,多应用于近距离多项传输系统,并适用于近距离监控或盘算机视频显示系统连接及工程连接用线。该产品接纳无氧铜OFC导体,PE实心绝缘,独立屏蔽结构,能有效减少外界滋扰,包管信号高速传输,确保更清晰的显示效果;同时接纳2芯电源线搭配同轴线缆,即在传输信号和电源上互不滋扰,又便当于结构化综合布线。

二、产品基本参数:



导体材质:

OFC高纯无氧铜导体

护 套:

环保聚氯乙烯护套

颜 色:

玄色

装置温度:

O℃至50℃

适用温度:

-2O℃至75℃



— — — — — — — —SYWV:四屏蔽高清数字电视专用线— — — — — — —



产品介绍:
SYWV,俗称电视天线,通过物理发泡,属于同轴射频电缆的一种。物理发泡同轴电缆是一种空气绝缘同轴电缆,内导体接纳无氧铜线,绝缘由聚乙烯经物理发泡使其组成细小的相互关闭的气孔。绝缘与内导体之间粘结牢固。
好比SYWV75-5
S:射频,Y:聚乙烯绝缘,W:物理发泡,V:聚氯乙烯护套
75:75欧姆,5:线缆外径为5MM,1:代表单芯

装置条件:
使用温度(℃):-40℃~+65℃
允许最小弯曲半径:室内使用时不少于5倍电缆外径,室外使用不小于10倍电缆外径。

01)SYWV电缆的特点与用途— —



型号

全称

国标参考标准

特点

用途

SYWV

物理发泡聚乙绝缘有线电视系统电缆

GY/T135-1998, SJ/11138-1997标准

优良的高频性能、衰减小、结构均匀性好、不易受潮、老化、机械性能好、抗滋扰性能优、防潮能力强、温度系数小。

适用于闭路监控及有线电视工程,有线电视系统和HFC光纤--同轴电缆网传输数据、语音和图像信号。



02)SYWV在选材方面的标准决定了这款产品具备更优良的品质— —



型号

结构与参数

功效

SYWV

导体

1.0BC,OFC无氧铜导体,纯铜(非铜包钢,铜包铝等)

利于信号高保真传输,制品线更柔韧。

绝缘

PEF OD4.8

接纳业界先进的高压注氮物理发泡技术生产的绝缘体,皮泡皮结构,电气性能优良。

屏蔽

铝箔+编织64/0.12铝镁合金丝;铝箔+编织96/0.12铝镁合金丝

四重屏蔽结构,屏蔽密度高,抗滋扰性能强,是目前数字电视传输选择。

护套

透明蓝色PVC新料,OD7.5 标准厚度

连接电视线F头使用,易剥易裁,新料;ば阅芎。



03)SYWV型号与SYV型号的区别— —



型号

名称

区别

用途

芯线直径

绝缘层

编织网

特性

信号传输

SYV

铜芯实芯聚乙烯绝缘聚氯乙烯护套同轴射频电缆

0.78-0.8 mm

实芯聚乙烯绝缘

铜网编织

抗滋扰性良好,阻抗均匀;防潮能力好,柔软性好,弯曲半径小,使用寿命长

更适用于室外等情况相对较差的情况下使用

用于(监控视频线)视频监控系统、公共天线、闭路电视监控系统、无线电通讯、传输系统及单向系统控制或高频率机械内部配线

SYWV

铜芯物理发泡聚乙烯绝缘聚氯乙烯护套接入网同轴射频电缆

1.0mm

物理发泡绝缘

铝网编织

高发泡度,低介电常数;低衰减,低电容

同样距离下,信号的传输比SYV的好

用于(电视线)数字电视,有线电视,监控电视以及其它电子装备配同轴电缆
